金蚂蚁国创 CANFD和DOIP生产线EOL和售后诊断系统

诊断配置管理软件包括服务器端和客户端，服务器构建于公司相关服务器上，其他用户通过web访问服务器，并在服务器上完成诊断数据配置和工程文件生成。

客户端连接服务器后自动检测服务器诊断数据版本，如果发现服务器版本有更新，自动提示用户端是否更新。

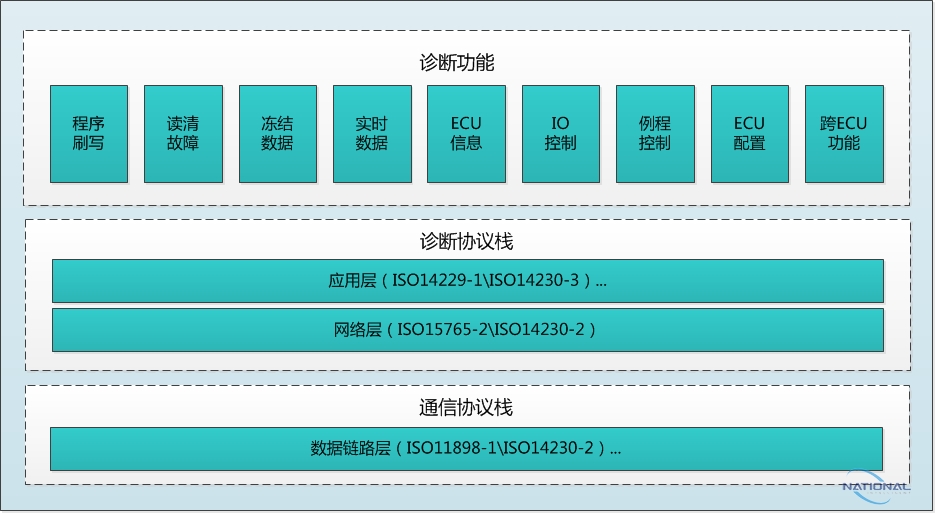

                                                                                                    图1  软件架构

服务器系统操作系统： Windows Server及以上； 浏览器：支持IE 6.0以上；

诊断系统软件与硬件平台分离，诊断系统软件可以自由运行在目前主流操作系统及主流硬件平台上。

1.1.1  车型配置

诊断配置管理软件可以导入车型诊断数据库文件、新建车型诊断配置文件。车型数据管理根据车型-网段-ECU分级管理。

支持在软件中进行：

1、协同开发管理：多个开发人员协同开发，系统需要管控开发内容的提交，同步，以及版本控制；

2、诊断数据开发：?？楦髡锒瞎δ芤约罢锒狭鞒痰氖菘ⅲ?span>

3、诊断数据包生成：生成诊断数据包组件；

4、诊断序列管理；

5、诊断序列的编写；

6、 诊断序列的修改；

7、诊断序列的验证；

8、模拟测试：能够使用测试脚本进行模拟验证；

9、数据格式支持：ODX（ISO22901）&OTX（ISO13209）;

10、可对应用软件界面二次开发；

1.1.1  ECU诊断配置

单ECU诊断配置包含：

1、  读取ODX中ECU支持的所有诊断服务；

2、  根据ECU相关规范（如标定规范）配置诊断流程序列；

3、  配置ECU刷写功能；

4、  配置ECU故障码读清功能；

5、  配置读取ECU冻结帧数据；

6、  配置读取ECU实时数据；

7、  配置读取ECU信息；

8、  配置ECU IO控制功能；

9、  配置ECU例程控制功能；

10、  配置ECU配置信息；

11、  配置多个ECU间诊断交互功能，如学习匹配功能；

12、  配置返修指导文件。

其他功能不一一详细描述。
